1. 符号写法

⌀，小写希腊字母 phi，读音 /fai/，表示圆形直径。

·输入快捷：CAD 输入 %%c 自动生成⌀

2. 标注规则

1.尺寸数字前必须加⌀，代表直径尺寸 例：⌀10、⌀20、M6（螺纹不用⌀）

2.视图区分

·圆视图（俯视图 / 端视图）：直接标尺寸，可带⌀

·非圆视图（轴向剖视图）：尺寸数字前强制写⌀，否则会被当成长度 示例： ⌀15：圆柱外径 15mm 4×⌀3：4 处直径 3mm 通孔 ⌀8 H7：直径 8，公差 H7 内孔

易混区分

·⌀：实体圆柱、孔的直径

·R：半径

·SR：球面半径

·S⌀：球面直径

大写R，代表圆弧 / 圆角半径

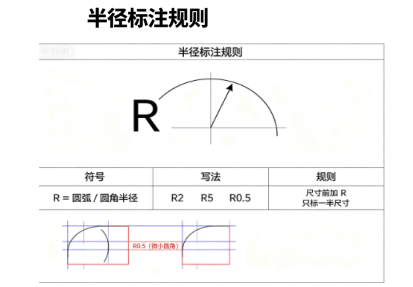

2. 标注规则

1.尺寸前加 R，只标一半尺寸 例：R2、R5、R0.5（微小圆角）

2.使用场景

·外圆角、内圆角、圆弧轮廓、圆弧槽

·大于半圆的圆形轮廓，必须标直径⌀，不能标 R

1.批量相同圆角简写全部R1 / 4×R2

球面专用

·SR3：球面半径 3

·S⌀6：球面直径 6

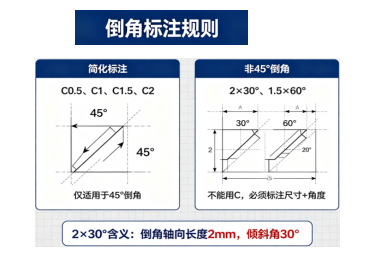

1. 符号含义

C = 45° 倒角，行业统一简化标注 Cn = 倒角直角边长度 n mm，角度固定 45°

·C1 = 45° 倒角，两边各 1mm

·C2 = 45° 倒角，两边各 2mm

2. 两种标注形式

（1）简化标注（最常用，图纸优先）

C0.5、C1、C1.5、C2 仅适用于45° 倒角

（2）非 45° 倒角（必须完整标注）

角度≠45° 不能用 C，要标注尺寸 + 角度： 例：2×30° 、1.5×60° 含义：倒角轴向长度 2mm，倾斜角 30°

3. 图纸批量标注

·未注倒角 C0.5：所有尖角统一倒 0.5mm45° 角

·2 处 C1：两处倒角 1mm

1.整圆孔只标 R 是错误，必须⌀；

2.非 45 度倒角不能写 C，要标尺寸 × 角度；

3.螺纹 M 几前面不加⌀，M6 不写成⌀M6；

4.球形轮廓用 SR/S⌀，不能单用 R；

5.微小紧固件小空间图纸：小圆孔优先⌀，微小圆角 R0.2/R0.3，螺丝孔口倒角 C0.3/C0.5 防刮丝。
